气体报警控制主机连线说明-金沙集团186cc(中国)有限公司官网
关于气体报警控制器主机连线说明，首先需要气体探测器需24V直流电源供电，分别点对点单条线路与现场检测仪的电流+、电源+、电源-，利用三芯屏蔽电缆线(根据现场距离远近使用的单芯线规格也不一样，建议单芯1.0或1.5平方毫米)与SGA-800B控制器相连接，一台SGA-800B控制器最多可连接通讯8台在线检测仪。下面详细给大家具体讲讲。
气体报警控制主机连线说明：

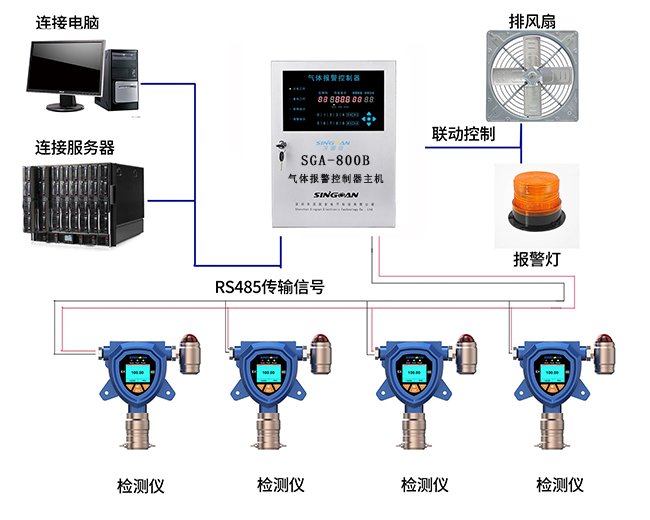

1.以上为气体探测器和气体报警控制器主机4-20mA单线制的连接示意图，气体探测器需24V直流电源供电，分别点对点单条线路与现场检测仪的电流+、电源+、电源-，利用三芯屏蔽电缆线(根据现场距离远近使用的单芯线规格也不一样，建议单芯1.0或1.5平方毫米)与SGA-800B控制器相连接，一台SGA-800B气体报警控制器主机最多可连接通讯8台在线检测仪。
2.SGA-800B气体报警控制器主机内置8组可编程�？１瘴拊创サ�24V V/3A ;1组公用�？１瘴拊创サ�24V /3A ;开关量信号，可通过功能菜单设置报警浓度值达到报警开关量信号输出。
3.SGA-800B气体报警控制器主机实时检测各通道的检测仪的浓度可惜报警开关量信号输出，每一台在线检测仪可选配�？１瘴拊创サ�24V/1A两组继电器输出，一级报警AL(�？１�)与二级报警AH(�？�)分别对应一组，也可现实在线检测仪本地开关量信号输出。
