金沙集团186cc(中国)有限公司在线式气体检测仪安装指导规范
非常感谢您信赖并选购金沙集团186cc(中国)有限公司品牌的气体检测仪产品。
为让您更加安全、可靠的使用本品，现将安装注意事项说明如下：
一、安装注意事项
1.气体检测仪的安装必须由专业人员进行。
2.检测比重小于空气的气体时，宜将气体检测仪安装在距顶棚
3.具体环境中气体检测仪的检测范围与很多因素有关，诸如被检测气体的种类、检测环境中的风向、风速等。金沙集团186cc推荐的检测范围是6×6 平方米；管道长度
4.在新建筑内，气体检测仪应该在油漆、焊接工作完成后再安装。
5.不要将气体检测仪安装在距蒸汽、油烟过近的地方。
6.不要将气体检测仪浸入水或其它液体中使用。
7.根据2个气体检测仪固定孔的距离，在墙体上适当位置安装2个M6的膨胀螺丝；用M6立方螺母和平弹垫把气体检测仪固定在墙体上。
8.连接电缆：
参考“气体检测仪的结构”和“接线端子说明”正确连接电缆，合上气体检测仪上盖，现场安装完毕。需联动时，连接开关量端子即可(�？藕牛�。
注意：联动信号最大触点容量为： (1A/24VDC)，若需带动大功率设备，请外加交流接触器。
9.严禁在现场带电开盖操作；
10.严禁带电更换传感器；
11. 气体检测仪不要安装在高温、高湿的环境中；
12.安装、调试、设置等操作必须由专业人员进行；
13.超过有效使用期和有故障的传感器要及时更换；
14.在低于
15.长期不使用的气体检测仪，应在通电预热2 小时后才能正常使用。
16.户外使用时请上面加装遮挡物，避免进水或户外高温直晒。
二、气体检测仪构造
气体检测仪由防护外壳、主板及传感器套件三部分组成。
气体检测仪的的防护外壳主要由气体检测仪上盖、气体检测仪主体、传感器组件、电缆护套、电缆压紧元件组成，气体检测仪主体与电缆压紧元件通过螺纹连接。
传感器套件由气体传感器、PCB板、连接线组成，传感器套件用环氧树脂胶灌封而成。

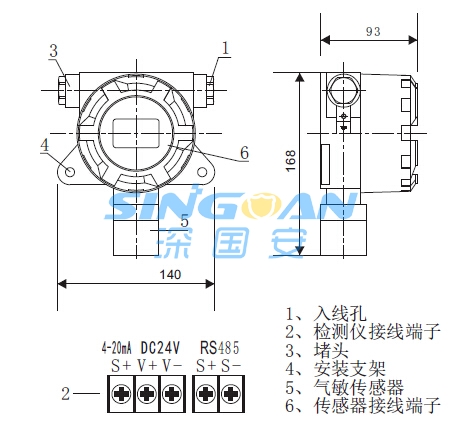

液晶显示型外部结构

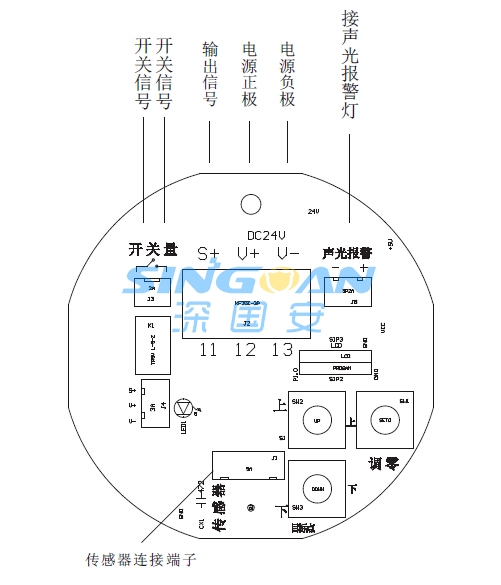

液晶显示型内部接线图
无显示型外部结构

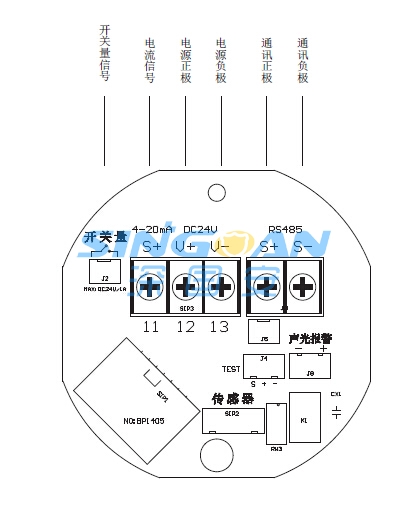

无显示型内部接线图
三、安装实例
以可燃气体检测仪为安装为例。可燃气体检测仪，是一种丈量可燃气体浓度的仪器，常常装置在炼油厂、石化厂、废水处置、化工场、泵站、热电厂等场所。然而气体检测仪在装置的进程中，须要遵照以下的装置标准。
1.可燃气体检测仪宜安排在可燃气体或有毒气体开释源的最小频率风向的优势侧。
2.可燃气体检测仪的无效笼罩程度立体半径，室内宜为7.5m，室外宜为15m。在无效笼罩面积内，可设一台检测器。可燃气体检测仪与开释源的间隔，室外不宜年夜于2m，室内不宜年夜于1m。
3.应设置可燃气体检测仪的场合，宜采取牢固式;当不具有设置牢固式的前提时，应设置便携式可燃气体检测仪。
4.可燃气体跟有毒气体检测报警体系宜为绝对自力的仪表体系。
5.在露天或半露天安排的装备区内，当检测点位于开释源的最小频率风向的优势侧时，可燃气体检测点与开释源的间隔不宜年夜于15m，有毒气体检测点与开释源的间隔不宜年夜于2m;当检测点位于开释源的最小频率风向的上风侧时，可燃气体检测点与开释源的间隔不宜年夜于5m，有毒气体检测点与开释源的间隔宜小于1m。
6.当可燃气体开释源处于封锁或半封锁厂房内，每隔15m可设1台检测仪，且检测器距任一开释源不宜年夜于7.5m。可燃气体检测仪距开释源不宜年夜于1m。
7.比氛围轻的可燃气体开释源处于封锁或半封锁厂房内，应在开释源的上方设置检测器，还应在厂房内最高点易于积聚可燃气体处设置检测器。
8.不在检测器无效笼罩面积内的下列场合，宜设检测器：①应用或发生液化烃/或有毒气体的工艺安装，储运设备等可能积累可燃气体、有毒气体的坑地及排污沟最低处的空中上。②易于积累甲类气体、有毒气体的“逝世角”。
9.检测比氛围重的可燃气体或有毒气体的检测器，其装置高度应距地坪(或楼地板)0.3∽0.6m。
10.检测比氛围轻的可燃气体或有毒气体的检测器，其装置高度宜超过开释源0.5∽2m。
