广东疾控中心无线气体监测系统
一、项目背景
广东省疾控中心作为省一级单位，负责广东省内所有疾控相关的研究工作。担负着传染病和慢性非传染性疾病的预防控制、相关产品的卫生监督监测检验、卫生学评价、功能学试验与评价的业务工作。
在相关科研过程中，作为实验设备中的重要一环，一些特殊气体必不可少。按气体属性不同，分为易燃易爆气体和有毒气体。使用过程中存在有一定的安全隐患。
因此，需要安装和配备相关的气体检测仪表。
二、项目需求

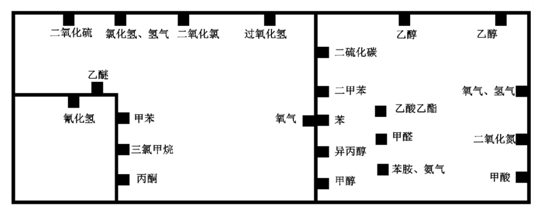

疾控中心危化品仓储车间分布图

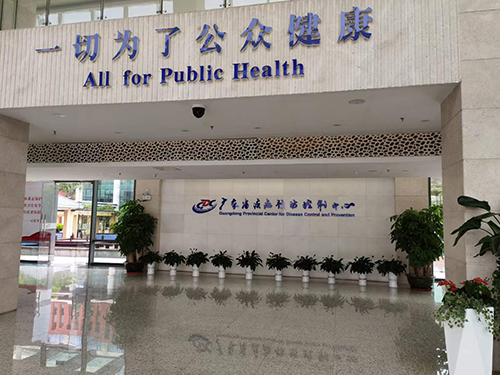

三、现场考察
四、气体参数表
气体 | 检测量程 | 气体 | 检测量程 |
甲苯 | 0-50ppm | 三氯甲烷 | 0-50ppm |
乙醚 | 0-100%LEL | 丙酮 | 0-100%LEL |
氯化氢 | 0-100ppm | 甲醛 | 0-100ppm |
乙醇 | 0-100%LEL | 乙酸乙酯 | 0-100%LEL |
氰化氢 | 0-50ppm | 二氧化硫 | 0-20ppm |
二氧化碳 | 0-5000ppm | 氧气 | 0-30%VOL |
五、方案大纲
1. 采用无线气体检测，实时检测传输数据。
2. 采用高精度气体检测传感器。
3.检测数据接入最终软件平台。

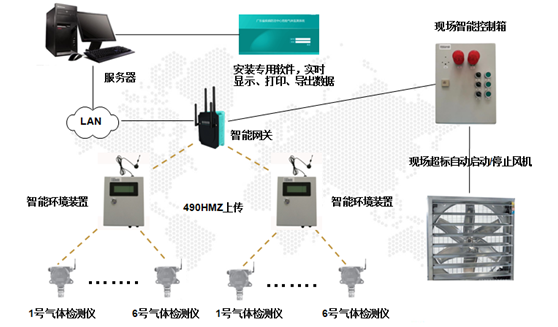

六、解决示意图
七、示意说明
高精度智能传感器模组，安装固定在检测现场。根据各种气体的蒸汽比重，确定其安装位置。
气体智能传感器模组检测的数据通过智能环境装置，经处理后，无线发送至智能网关中。
智能网关接收数据处理后，可发送数据至安装在检测现场的控制箱，该控制箱实时显示检测场所中的气体，气体超标自动进行声光报警。另外，通过控制箱，连接风机，气体超标自动开启/关闭风机。
智能网关装置有类似于中转站的功能，数据处理后可通过内部局域网，发送至疾控中心内部服务器，该服务器安装专用软件后，实时显示气体检测数据，也可导出、打印数据、历史数据等一目了然。

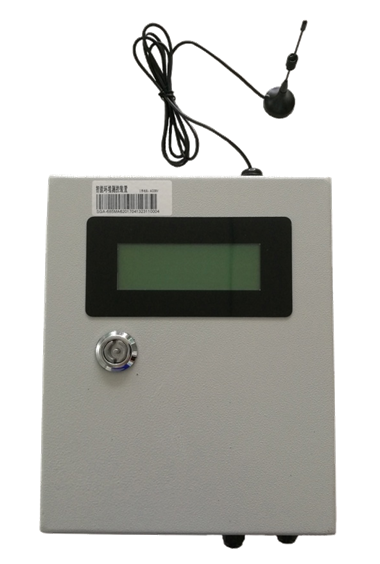

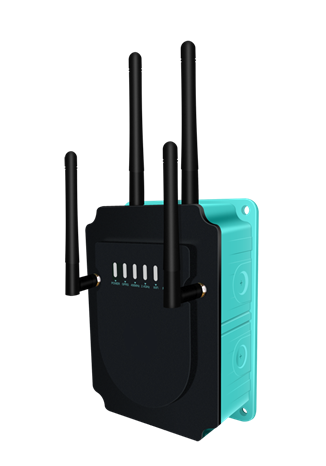

八、智能环境测控装置
1. 490MHz无线数据采集终端，可根据需要随意增加输入、输出数量。
2. 多种输入方式、种类可�。嘀治尴咄ㄑ斗绞娇裳�。
3. AI自带配电、隔离，无需另配信号隔离器。使用更加方便灵活。AI输入选用16位的A/D转换元件，转换精度0.01%F.S.。
4. 通过智能手机，配置系统运行参数，读取设备采集I/O值。
5. 可控制声光报警等联动装置。
6. 供电：DC 24V。

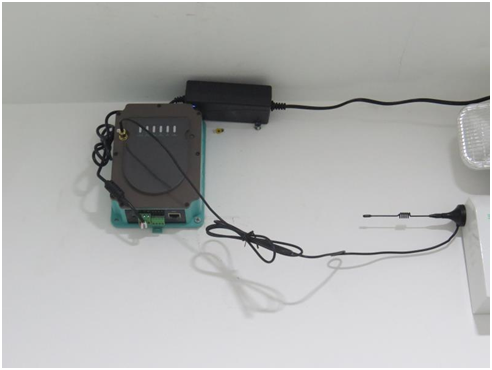

九、智能网关
1. 支持多种通讯方式。
2. 支持多种通信协议， 可和多种软件系统通信。
3. 供电：5V+TTL串口和0-5V电压双输出。
4. 配合环境监测装置一起使用，支持热拔插。

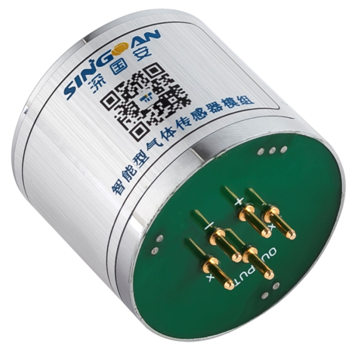

十、智能气体传感器模组
1. 采用国外原装进口气体传感器芯片。
2. 符合国家防爆标准。
3. 供电：5V+TTL串口和0-5V电压双输出。
4. 配合环境监测装置一起使用，支持热拔插。

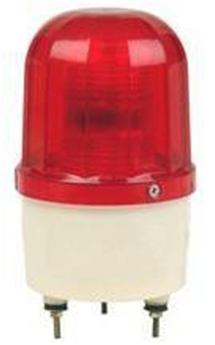

十一、声光报警
通过开关量信号来控制报警，气体超标时，自动报警。

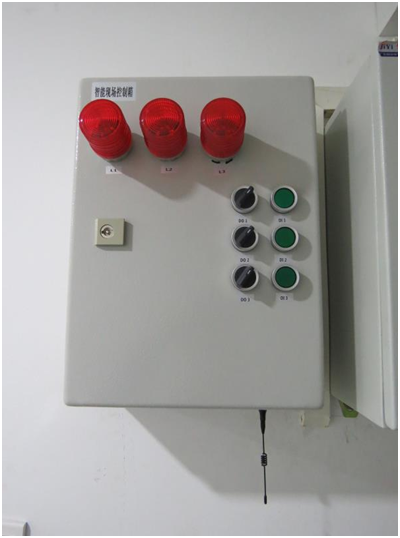

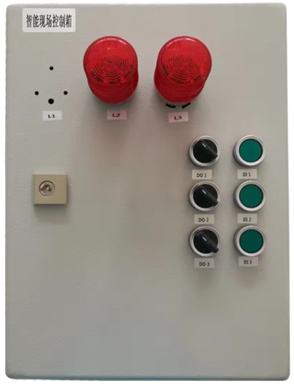

十二、现场控制箱
1. 板厚：≥1.0mm。
2. 防护等级：IP66或以上。
3. 抗冲击等级：IK10。
4. 含空开、接线端子。
十三、监测软件
1. 读取智能网关的数据，实时显示、发布各监测点气体的浓度，自动推送通知、报警信息；建立历史数据库，并对数据统计、分析，生成各种报表、曲线、图形，技术指标。
2. 可设置PC、移动终端访问权限，多个客户端可同时登录，查询、浏览相关生产数据、设备运行信息。

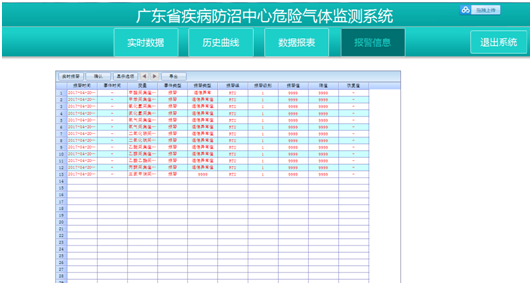

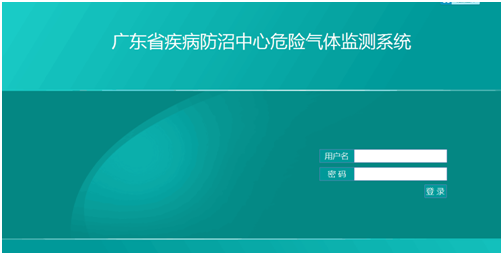

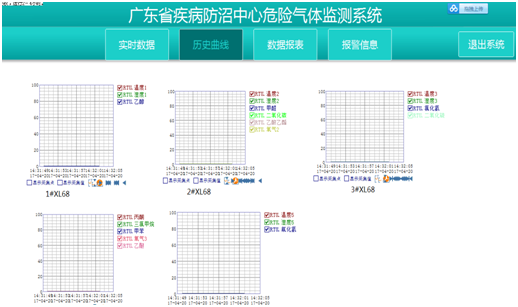

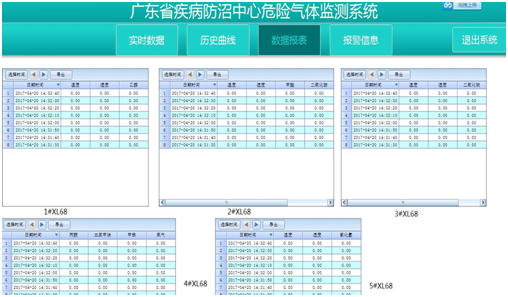

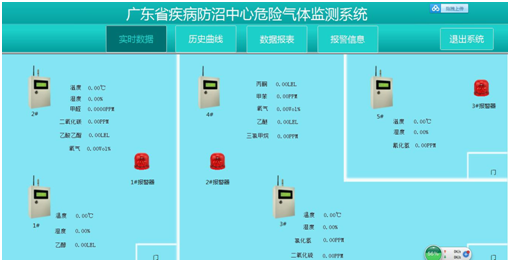

十四、监控界面

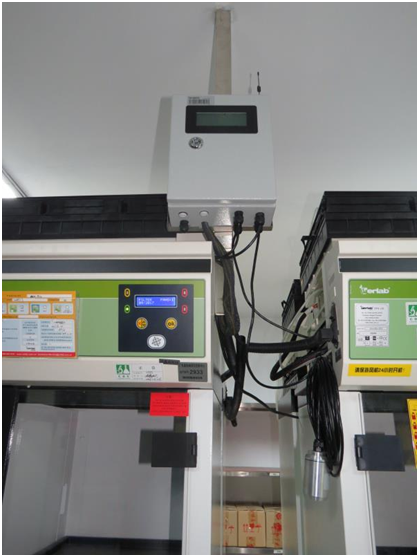

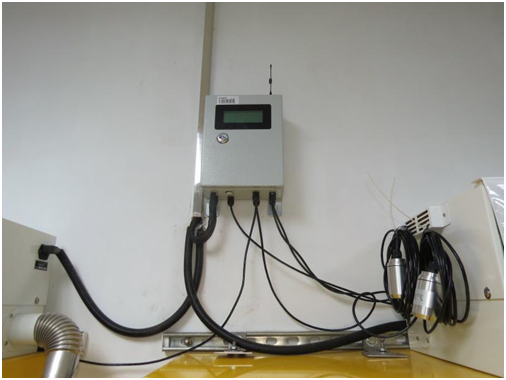

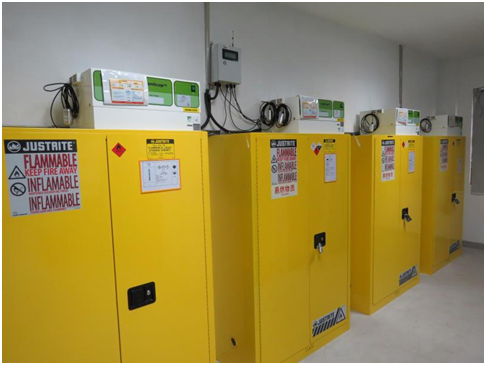

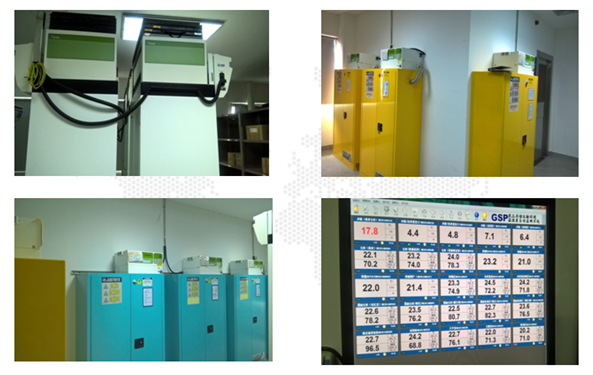

十五、现场实拍
